Koło zamachowe silnika – kluczowy element układu napędowego
Koło zamachowe to jeden z najważniejszych, choć często niedocenianych elementów silnika spalinowego. Ten pozornie prosty komponent pełni kluczową rolę w zapewnieniu płynnej pracy jednostki napędowej oraz przenoszeniu momentu obrotowego na skrzynię biegów. W tym obszernym artykule przyjrzymy się bliżej budowie, działaniu oraz najczęstszym problemom związanym z kołem zamachowym.
Czym dokładnie jest koło zamachowe?
Koło zamachowe to masywny, okrągły element wykonany najczęściej z żeliwa lub stali, umieszczony na końcu wału korbowego silnika. Jego głównym zadaniem jest magazynowanie energii kinetycznej podczas pracy silnika oraz jej oddawanie w odpowiednich momentach. Dzięki swojej dużej masie i momencie bezwładności, koło zamachowe pomaga wygładzić pracę silnika, redukując drgania i wibracje.
W przypadku silników benzynowych koło zamachowe waży zazwyczaj od 10 do 15 kg, natomiast w silnikach wysokoprężnych jego masa może dochodzić nawet do 30-40 kg. Ta różnica wynika z większych sił działających w silnikach Diesla oraz potrzeby skuteczniejszego tłumienia drgań.
Budowa koła zamachowego
Typowe koło zamachowe składa się z następujących elementów:
- Tarcza główna – masywna, okrągła płyta stanowiąca trzon koła zamachowego
- Wieniec zębaty – zewnętrzny pierścień z zębami, służący do rozruchu silnika
- Powierzchnia cierna – gładka powierzchnia, do której dociskane jest sprzęgło
- Otwory montażowe – służące do połączenia koła z wałem korbowym
- Znaczniki – umożliwiające precyzyjne ustawienie zapłonu

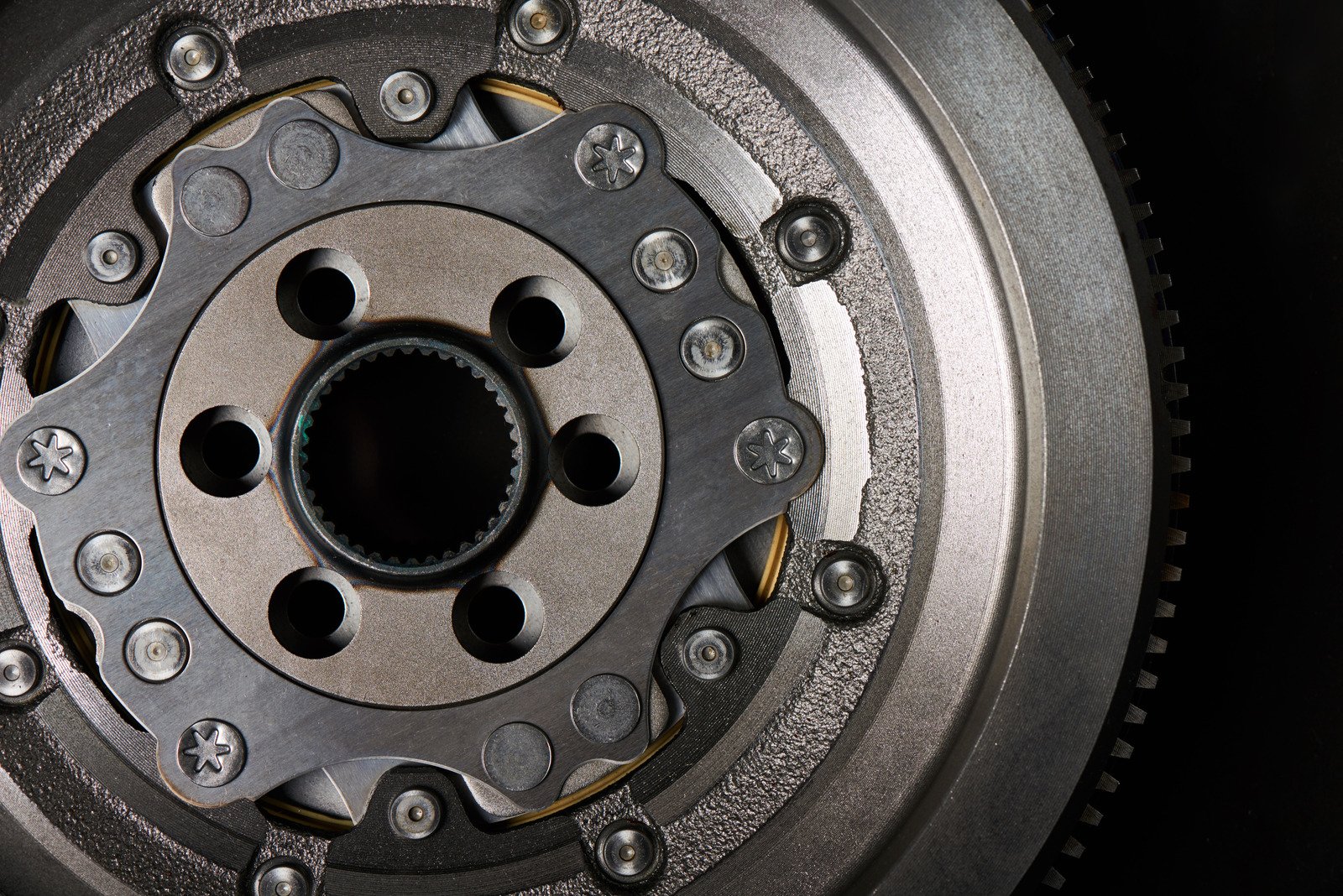

W nowszych konstrukcjach spotyka się również koła zamachowe dwumasowe, składające się z dwóch części połączonych ze sobą za pomocą sprężyn i tłumików. Takie rozwiązanie jeszcze skuteczniej redukuje drgania i hałas, poprawiając komfort jazdy.
Zasada działania koła zamachowego
Działanie koła zamachowego opiera się na zasadzie zachowania energii kinetycznej. Podczas cyklu pracy silnika, energia wytwarzana w trakcie suwu pracy jest częściowo magazynowana w obracającym się kole zamachowym. W pozostałych suwach (ssania, sprężania i wydechu), gdy silnik nie wytwarza mocy, zgromadzona energia jest oddawana, pomagając utrzymać równomierny ruch obrotowy wału korbowego.
Ten mechanizm jest szczególnie istotny w silnikach wielocylindrowych, gdzie poszczególne cylindry pracują w różnych fazach cyklu. Koło zamachowe pomaga zrównoważyć pracę wszystkich cylindrów, zapewniając płynne i stabilne obroty silnika.
Funkcje koła zamachowego w silniku
Koło zamachowe pełni kilka kluczowych funkcji w silniku spalinowym:
- Stabilizacja obrotów – dzięki swojej masie i bezwładności, koło zamachowe pomaga utrzymać stałe obroty silnika, redukując wahania prędkości obrotowej.
- Redukcja drgań – masa koła zamachowego absorbuje część energii drgań generowanych przez silnik, co przekłada się na płynniejszą i cichszą pracę jednostki napędowej.
- Wspomaganie rozruchu – wieniec zębaty na obwodzie koła zamachowego współpracuje z rozrusznikiem, umożliwiając uruchomienie silnika.
- Przenoszenie momentu obrotowego – koło zamachowe stanowi powierzchnię, do której dociskana jest tarcza sprzęgła, umożliwiając przeniesienie napędu na skrzynię biegów.
- Punkt odniesienia dla czujników – znaczniki na kole zamachowym są wykorzystywane przez czujniki położenia wału korbowego do precyzyjnego sterowania zapłonem i wtryskiem paliwa.
Rodzaje kół zamachowych
W motoryzacji stosuje się różne typy kół zamachowych, dostosowane do konkretnych potrzeb i zastosowań:
- Koła zamachowe jednoczęściowe – tradycyjne, monolityczne konstrukcje wykonane z jednego kawałka metalu. Są trwałe i stosunkowo tanie, ale mniej skuteczne w tłumieniu drgań.
- Koła zamachowe dwumasowe – składają się z dwóch części połączonych sprężynami i tłumikami. Zapewniają lepsze tłumienie drgań i wyższy komfort jazdy, ale są droższe i bardziej skomplikowane.
- Koła zamachowe aluminiowe – lżejsze od tradycyjnych żeliwnych, stosowane głównie w samochodach sportowych i wyścigowych. Pozwalają na szybsze przyspieszanie obrotów silnika.
- Koła zamachowe z powierzchnią cierną ze spieków – posiadają specjalną warstwę cierną wykonaną z materiałów ceramiczno-metalowych, zapewniającą lepszą przyczepność tarczy sprzęgła.
Problemy z kołem zamachowym – objawy i diagnoza
Jak każdy element mechaniczny, koło zamachowe może ulegać zużyciu lub uszkodzeniu. Oto najczęstsze objawy problemów z kołem zamachowym:
- Wibracje podczas jazdy – zużyte lub uszkodzone koło zamachowe może powodować odczuwalne drgania, szczególnie na biegu jałowym lub przy niskich obrotach.
- Trudności z rozruchem – jeśli wieniec zębaty koła zamachowego jest uszkodzony, rozrusznik może mieć problem z prawidłowym zazębieniem się i uruchomieniem silnika.
- Nietypowe dźwięki – stukanie, grzechotanie lub inne niepokojące odgłosy dochodzące z okolic sprzęgła mogą wskazywać na problem z kołem zamachowym.
- Problemy ze zmianą biegów – zużyta powierzchnia cierna koła zamachowego może utrudniać płynną zmianę przełożeń.
- Szarpanie podczas ruszania – uszkodzone koło zamachowe może powodować nierównomierną pracę silnika i szarpanie przy ruszaniu z miejsca.
Diagnoza problemów z kołem zamachowym wymaga często demontażu skrzyni biegów, co jest czasochłonne i kosztowne. Dlatego warto zwrócić uwagę na wczesne objawy i reagować, zanim problem się nasili.
Wymiana koła zamachowego – kiedy jest konieczna?
Wymiana koła zamachowego jest zazwyczaj konieczna w następujących sytuacjach:
- Przy znacznym zużyciu powierzchni ciernej
- W przypadku pęknięć lub odkształceń tarczy
- Gdy wieniec zębaty jest uszkodzony
- Przy awarii koła dwumasowego (nie podlega ono regeneracji)
- Profilaktycznie przy wymianie sprzęgła w samochodach z dużym przebiegiem
Warto pamiętać, że wymiana koła zamachowego to skomplikowana operacja, wymagająca specjalistycznych narzędzi i doświadczenia. W większości przypadków najlepiej powierzyć to zadanie profesjonalnemu warsztatowi.
Koszty związane z wymianą koła zamachowego
Koszty wymiany koła zamachowego mogą się znacznie różnić w zależności od marki i modelu samochodu oraz rodzaju zastosowanego koła. Oto orientacyjne ceny:
| Rodzaj koła zamachowego | Cena części (PLN) | Koszt robocizny (PLN) |
|---|---|---|
| Jednoczęściowe | 300 – 1000 | 500 – 1000 |
| Dwumasowe | 1000 – 3000 | 700 – 1500 |
| Aluminiowe (sportowe) | 2000 – 5000 | 800 – 2000 |
Należy pamiętać, że przy wymianie koła zamachowego często konieczna jest również wymiana sprzęgła, co dodatkowo zwiększa koszty naprawy.
Eksploatacja i konserwacja koła zamachowego
Choć koło zamachowe nie wymaga specjalnej konserwacji, można przedłużyć jego żywotność stosując się do kilku zasad:
- Unikaj gwałtownego ruszania – nagłe, agresywne ruszanie z miejsca powoduje duże obciążenia dla koła zamachowego i sprzęgła.
- Nie przeciążaj samochodu – zbyt duże obciążenie pojazdu zwiększa naprężenia działające na koło zamachowe.
- Regularnie serwisuj sprzęgło – prawidłowo działające sprzęgło zmniejsza obciążenia koła zamachowego.
- Zwracaj uwagę na niepokojące objawy – szybka reakcja na pierwsze symptomy problemów może zapobiec poważniejszym uszkodzeniom.
- Stosuj olej silnikowy odpowiedniej jakości – dobry olej zmniejsza tarcie i zużycie elementów silnika, w tym koła zamachowego.
Innowacje i przyszłość kół zamachowych
Rozwój technologii motoryzacyjnych nie omija również kół zamachowych. Oto niektóre z najnowszych trendów i innowacji w tej dziedzinie:
- Koła zamachowe z kompozytów – lżejsze i wytrzymalsze od tradycyjnych metalowych konstrukcji.
- Koła zamachowe z aktywnym tłumieniem drgań – wyposażone w elektronicznie sterowane elementy tłumiące, dostosowujące się do aktualnych warunków pracy silnika.
- Koła zamachowe w hybrydowych układach napędowych – pełniące dodatkową funkcję generatora energii elektrycznej.
- Koła zamachowe o zmiennej masie – umożliwiające dostosowanie bezwładności do aktualnych potrzeb silnika.
W miarę rozwoju napędów elektrycznych i hybrydowych, rola tradycyjnych kół zamachowych może ulec zmianie. Jednak w najbliższej przyszłości pozostaną one kluczowym elementem silników spalinowych, zapewniającym ich płynną i efektywną pracę.
Podsumowanie
Koło zamachowe, choć często niedoceniane, jest niezwykle istotnym elementem silnika spalinowego. Jego rola w stabilizacji pracy jednostki napędowej, redukcji drgań i przenoszeniu momentu obrotowego jest nie do przecenienia. Znajomość budowy, zasady działania oraz potencjalnych problemów związanych z kołem zamachowym pozwala lepiej zrozumieć funkcjonowanie całego układu napędowego samochodu.
Pamiętajmy, że prawidłowa eksploatacja i regularna kontrola stanu technicznego koła zamachowego może znacząco przedłużyć jego żywotność i zapobiec kosztownym awariom. W przypadku pojawienia się niepokojących objawów, warto skonsultować się z doświadczonym mechanikiem, który pomoże zdiagnozować problem i zaproponuje odpowiednie rozwiązanie.
Rozwój technologii motoryzacyjnych przynosi nowe, innowacyjne rozwiązania w dziedzinie kół zamachowych, które mogą przyczynić się do dalszej poprawy wydajności i komfortu jazdy samochodem. Niezależnie od kierunku, w jakim będzie rozwijać się motoryzacja, koło zamachowe pozostanie fascynującym przykładem inżynierskiego kunsztu, łączącym prostotę konstrukcji z kluczową rolą w funkcjonowaniu silnika.
